Типовые толщины
1–3 мм для лёгких накладок и табличек; 4–6 мм для букв, панелей и стендов; 8–10 мм для жёстких деталей. Наличие марки и цвета подтверждается перед счётом.
Проектирование · производство · Москва
Резка ПВХ-пластика в размер
характеристики, форматы, варианты обработки, цены, наличие и доставка. Подберём материал под задачу и подготовим расчёт заказа.
Расчёт по исходным данным
Проверка технологии
Маркировка и упаковка
Доставка по Москве
Резка ПВХ-пластика: возможности и ограничения

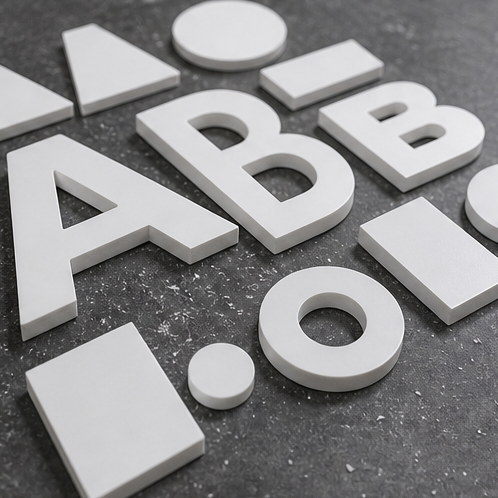

Резка ПВХ-пластика в размер нужна для табличек, букв, трафаретов, оснований, вкладышей, деталей стендов, макетов, упаковочных элементов и интерьерного декора. В одном заказе можно объединить прямоугольный раскрой, фигурные контуры, отверстия, пазы, выборки и маркировку. Технологическая карта строится по векторному файлу, поэтому повторяемость серии выше, чем при ручной обработке.
Мы работаем прежде всего со вспененным листовым ПВХ. Его плотность, толщина и состояние влияют на чистоту кромки. Мягкий лист легче режется, но сильнее реагирует на тонкие перемычки и прижим; плотный материал лучше держит геометрию, но требует подходящего инструмента и режима.
Фрезерная резка выполняется вращающимся инструментом с удалением стружки. Для ПВХ это безопаснее и предсказуемее, чем термическое воздействие. Лазерная резка ПВХ не используется как стандартная услуга: при нагреве материал может выделять агрессивные продукты разложения и повреждать оборудование.
На старте проверяем файл, толщину, количество и назначение деталей. Если заготовка будет окрашиваться, оклеиваться плёнкой, печататься или склеиваться, это нужно сообщить заранее: последующая операция влияет на поля, чистоту лицевой поверхности и упаковку.
Допуски
Для рекламных деталей обычно достаточно миллиметровой точности. Посадки, пазы и сопряжения получают отдельный допуск в чертеже.
Минимальный заказ
Среднерыночный производственный минимум — ориентировочно от 3 000 ₽ с учётом настройки и подготовки карты.
Прямой раскрой листа подходит, когда нужны панели заданного размера. Фигурная фрезеровка применяется для букв, логотипов, криволинейных контуров и сложной перфорации. Выборка позволяет сформировать неглубокое посадочное место, ступеньку или паз, но глубина должна оставлять достаточную прочность основания.
Тонкий материал фиксируется по всей площади, чтобы его не подняло потоком воздуха и стружкой. Мелкие детали требуют перемычек или специальной последовательности проходов. После завершения элементы отделяют, очищают и раскладывают по позициям, сохраняя соответствие файлу.
Кромка после правильной фрезеровки ровная, но имеет радиус, определяемый диаметром инструмента. Внутренний угол не может быть математически острым. Если деталь должна входить в прямоугольный паз, проектируют технологические разгрузки или согласованный радиус.
Материал, форматы, цвета и подготовка файла

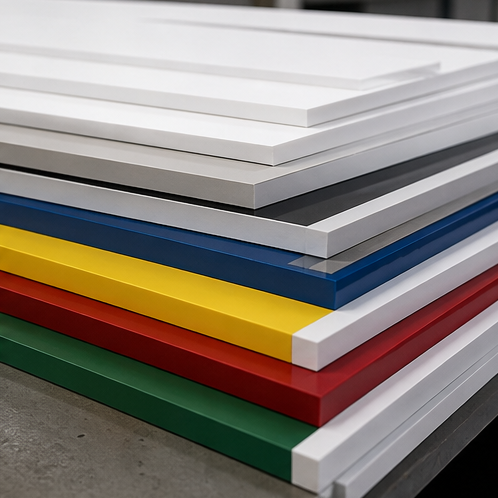

Вспененный ПВХ выпускается листами разных форматов, плотности и толщины. Самый распространённый цвет — белый; серый, чёрный и яркие оттенки доступны не во всех толщинах. Наличие проверяется по конкретному заказу, поэтому мы не обещаем цвет только по картинке каталога.
Белый лист используют как самостоятельную поверхность, основание под печать или оклейку. Цветной ПВХ удобен для торца и небольших декоративных деталей, но фирменный оттенок всё равно подтверждается физическим образцом. Партии могут отличаться по тону и поверхности, особенно при боковом освещении.
Формат листа влияет на раскладку. Детали размещаются с учётом отступа от края, диаметра фрезы, прижима и безопасного расстояния между контурами. Для серийного заказа мы оптимизируем карту, но не поворачиваем текстуру или печатную ориентацию без согласования.
Векторный файл должен быть в масштабе 1:1, с единицами в миллиметрах. Подходят DXF, DWG, AI, EPS, PDF и SVG. Контуры закрываются, дубли удаляются, шрифты переводятся в кривые. Сквозной рез, выборка, отверстия и гравировка помещаются на отдельные слои или обозначаются согласованными цветами.
Растровая картинка PNG или JPEG годится как образец внешнего вида, но не как готовая траектория. Для неё потребуется восстановление контура. Перед запуском показываем превью с общими габаритами и количеством деталей, чтобы исключить ошибку масштаба.
Минимальная толщина штриха зависит от толщины листа, размера детали и нагрузки. Узкая перемычка у крупной буквы может сломаться при снятии со стола или монтаже. Мы отмечаем такие места и предлагаем увеличить элемент, изменить материал либо добавить временную связку.
Если деталь будет приклеиваться, важно сохранить достаточную площадь контакта. Под механическое крепление заранее закладывают отверстия и расстояние до кромки. Отверстие слишком близко к краю может вызвать трещину при затяжке.
Для трафарета нужны перемычки, удерживающие внутренние части букв. Их положение согласуется с рисунком и способом нанесения. Для многоразового трафарета выбирают толщину, которая не деформируется при очистке.
Для объёмной сборки пазы и посадочные места проектируют с реальным зазором. Номинально одинаковые размеры не образуют рабочую посадку. На тестовой паре проверяют фрезу, упругость листа и клей.
Документы и образцы
По запросу передаём спецификацию, счёт, УПД и доступные документы поставщика материала. Для ответственного проекта изготавливаем тестовую деталь с реальной кромкой и отверстиями.
Материал заказчика
Принимаем после осмотра. Лист должен быть плоским, чистым и без скрытых креплений; марка и толщина указываются до расчёта режима.
Цена, технология, качество и готовые детали
Среднерыночная цена прямого раскроя ПВХ начинается примерно от 120 ₽ за погонный метр траектории, фигурной фрезеровки — от 250 ₽/м. Мелкие отверстия и большое число входов считают дополнительно. Подготовка простой карты — от 1 200 ₽, ручная зачистка и сортировка мелких элементов — по трудоёмкости.
Итог зависит не только от длины. Десять крупных деталей режутся быстрее сотни маленьких при той же площади. На стоимость влияют толщина, плотность, число смен инструмента, глубина выборки, требования к кромке, маркировка и упаковка.
Материал в расчёте показывается отдельно от обработки. Это позволяет сравнить собственный лист и поставку с нашего склада. Фактическое наличие, партия и цена подтверждаются перед выставлением счёта.
Перед запуском оператор проверяет лист, нулевую точку, вакуумный прижим и инструмент. Первая деталь серии измеряется по критическим размерам. Если файл содержит посадку, контроль выполняют по указанному допуску или парной тестовой детали.
Фреза должна резать, а не плавить материал. Признаки неправильного режима — оплавленная стружка, рваный край, потемнение и налипание. Скорость, обороты и подача подбираются под толщину и плотность. Система удаления стружки поддерживает чистую рабочую зону.
После резки детали очищают, снимают локальный заусенец и сортируют. Защитную плёнку сохраняют, если она есть и не мешает операции. Лицевые поверхности не складывают без прокладки.
Буквы и логотипы раскладываются по монтажной схеме. Прямоугольные панели маркируются по позициям. Круглые и мелкие элементы помещаются в отдельные пакеты, чтобы они не потерялись при доставке.
Для печатных деталей важно уточнить, что выполняется раньше. Если печать наносится до резки, нужны метки и поля; если после — нужна чистая плоскость и правильная упаковка. Для оклейки плёнкой учитывают загиб и ориентацию.
ПВХ можно склеивать подходящими составами, красить после подготовки и крепить механически. Мы не заявляем универсальный клей: совместимость зависит от марки листа, покрытия, нагрузки и основания. Для ответственного узла делается проба.
Срок стандартного заказа обычно начинается от 2–4 рабочих дней после утверждения файла и наличия материала. Большая серия, нестандартная толщина, цвет, образец и сложная сортировка увеличивают срок. Срочность подтверждается только после просмотра карты.
Визуализации на этой странице показывают технологию и типовые изделия. Они подписаны как AI-изображения и не выдаются за фотографии выполненных заказов или собственного цеха.
Упаковка, доставка, FAQ и заказ
Тонкие листовые детали защищают от изгиба жёсткой подложкой. Между лицевыми поверхностями кладут прокладочный материал, углы закрывают, а пачку фиксируют без чрезмерного давления. Длинные полосы нельзя перевозить с большим свесом.
Самовывоз согласуется по готовности и габариту. Доставка по Москве рассчитывается по числу мест, размеру, массе, адресу и разгрузке. Для крупной партии можно подготовить палету или обрешётку.
Перед выдачей сверяем количество позиций, маркировку и комплектность. Фото упаковки и число мест можно отправить заказчику до выезда машины.
Как заказать без лишних итераций
Пришлите векторный файл, количество, толщину, цвет, назначение деталей и срок. Отдельно укажите критические размеры, требования к лицевой стороне, нужна ли ручная зачистка, маркировка, материал, упаковка и доставка.
Если файла нет, отправьте эскиз с размерами или качественную картинку. Мы оценим подготовку вектора и сразу обозначим, какие детали нужно согласовать. Нельзя обещать точную цену по одной общей площади без траекторий.
Какие толщины ПВХ можно резать?
Обычно обрабатывают вспененный ПВХ толщиной от 1 до 10 мм, а более толстые листы — после проверки марки, плотности и длины инструмента. Точный диапазон подтверждается под файл.
Что лучше: фрезерная или лазерная резка ПВХ?
Для вспененного ПВХ обычно выбирают механическую фрезеровку: она даёт управляемую кромку и не создаёт продуктов термического разложения. Лазерную резку ПВХ не предлагаем как стандартную технологию.
Можно ли вырезать мелкие буквы?
Можно, если толщина штриха, внутренние перемычки и радиусы совместимы с диаметром фрезы. Слишком мелкий элемент сначала проверяется на тестовой детали.
Как формируется цена?
Учитываются материал, толщина, площадь, длина реза, количество входов, число мелких деталей, подготовка файла, обработка кромки, упаковка и доставка.
Принимаете материал заказчика?
Да, после осмотра плоскости, толщины, защитной поверхности и марки. Скрытые напряжения, старение и неизвестный состав исходного листа заранее оговариваются.
Какой формат файла нужен?
Предпочтительны DXF, DWG, AI, EPS, PDF или SVG с векторными замкнутыми контурами в масштабе 1:1 и размерами в миллиметрах.
Связанные направления помогают собрать комплект: листовой ПВХ, резка оргстекла, резка АКП, оргстекло и акрил, клеи и расходники, изготовление рекламы и цены.
Практические требования к деталям и приёмке
Выбор технологий зависит от толщины и назначения детали.
Резка ПВХ пластика в размер начинается не со станка, а с понятного назначения детали. Панель для стенда, объёмная буква, прокладка, шаблон и элемент макета по-разному воспринимают изгиб, крепёж и обработку кромки. Мы просим отметить видимую сторону, ориентацию, места крепления и условия эксплуатации. Это помогает выбрать плотность листа и не предлагать неоправданно дорогой материал.
Для длинной узкой полосы важна устойчивость при переноске. Для большой плоской панели — отсутствие коробления и достаточное число точек крепления. Для мелкой буквы — минимальная ширина перемычек. Для детали с посадкой — точность сопряжения и реальный технологический зазор. Эти особенности проверяются до раскроя.
Если готовая деталь будет находиться рядом с источником тепла, под нагрузкой или на улице, обычного описания «ПВХ 5 мм» недостаточно. Нужны условия, срок службы и допустимая деформация. Вспененный пластик удобен и лёгок, но не заменяет конструкционный материал там, где требуется высокая несущая способность.
Для серийной продукции утверждается образец. На нём фиксируют марку, толщину, размер, положение отверстий, качество торца, обозначение позиции и упаковку. После подтверждения эталон хранится как ссылка для тиража. Изменение партии или файла отмечается отдельно.
Фрезерная технология оставляет круглый радиус во внутренних углах. Если заказчик ожидает острый угол, мы заранее предлагаем технологическую выборку или изменение сопрягаемой детали. Это нормальное ограничение вращающегося инструмента, а не дефект производства.
Контроль точности выполняется по критическим размерам. Проверять каждую декоративную кривую как метрологическую деталь не нужно, но межосевые расстояния, общий габарит, пазы и посадки измеряются. Для сложного заказа согласуется выборочная карта контроля.
При подготовке цены мы разделяем материал, машинную обработку и ручные операции. Такой расчёт показывает, где экономит оптимальная раскладка, а где стоимость создаёт большое число мелких элементов. Снижение цены достигается не ухудшением кромки, а объединением тиража, упрощением траектории и разумной упаковкой.
Остатки листа возвращаются по договорённости. Их маркируют, если формат пригоден для дальнейшего использования. Технологическая стружка, пыль и узкие полосы не относятся к товарному остатку. Для материала заказчика это правило фиксируется до запуска.
Приёмка включает количество, соответствие маркировки, основные габариты и визуальное состояние лицевой поверхности. Незначительный след от удерживающей перемычки удаляется при зачистке. Требование к полностью полированной кромке или окрашенному торцу считается отдельной операцией.
Для повторного заказа достаточно сослаться на сохранённую версию файла и спецификацию, но наличие материала проверяется заново. Партия, цвет и плотность могут измениться, поэтому критичный внешний вид подтверждается образцом. Так технологии остаются воспроизводимыми, а требования — понятными обеим сторонам.
В расчёте также учитываются листы оргстекла, если проект комбинированный. Для них применяется другая технология, инструмент и режим; объединять оргстекло и ПВХ в одну строку обработки без разделения нельзя. Связанные страницы перечислены выше и помогают выбрать материал осознанно.
Итоговый заказ сопровождается спецификацией: название детали, количество, толщина, материал, версия файла, обработка, упаковка и способ передачи. Это снижает риск, что хорошая геометрия окажется непригодной из-за неверной комплектации.
