Резка и фрезеровка АКП

Что входит в резку и фрезеровку АКП

Резка АКП в размер — это не только прямой раскрой листа. Для рекламных конструкций, облицовки, кассет и интерьерных элементов часто нужны наружные контуры, технологические отверстия, V-образные пазы, выборки под соединение, маркировка и подготовка к последующей гибке. Мы объединяем операции в одной управляющей программе, чтобы геометрия деталей совпадала.

Алюминиевые композитные панели состоят из двух тонких алюминиевых слоёв и полимерного или минерального сердечника. Инструмент и режим обработки выбирают так, чтобы не рвать лицевой металл, не перегревать сердечник и не оставлять опасную заусенцу. Защитную плёнку сохраняют до завершения основных операций.

Для расчёта достаточно передать контуры, количество, толщину, цвет, назначение и желаемый срок. Если файл подготовлен как картинка, сначала оцениваем возможность перевода в вектор и предупреждаем, где потребуется согласование радиусов, перемычек или допусков.

АКП: толщины, форматы и цвета

Наиболее распространены панели общей толщиной 3 и 4 мм. Для вывесок, панелей и интерьерных деталей часто достаточно 3 мм; для фасадных кассет и крупного формата обычно рассматривают 4 мм с подходящей толщиной алюминиевого слоя. Конкретную марку выбирают по месту применения, жёсткости, пожарным требованиям и способу крепления.

Типовые листы встречаются шириной около 1220, 1250 и 1500 мм и длиной до 3050–4000 мм, но фактическое наличие меняется. Поэтому до обещания раскладки мы подтверждаем формат, направление декоративной поверхности и номер партии. Металлик, брашированная фактура и древесный декор требуют одинаковой ориентации деталей.

Цвет на экране используется только для предварительного выбора. Для фирменной отделки сверяем физический образец, каталог производителя или утверждённый выкраc. Разные партии похожего оттенка могут отличаться при боковом свете, поэтому комплект на один фасад желательно резать из согласованной партии.

Раскрой и оптимальная раскладка

Раскладка определяет расход листа и итоговую цену не меньше длины реза. Мы учитываем отступ от кромки, диаметр инструмента, безопасное расстояние между деталями, направление текстуры и зоны прижима. Мелкие детали размещаются так, чтобы они не сдвинулись после последнего прохода.

Для прямоугольных заготовок сравниваем гильотинный и фрезерный раскрой. Фрезерование выгодно, когда в одной карте есть сложный контур, отверстия и маркировка; простой серийный прямой рез иногда быстрее выполнить другим оборудованием. Технологию фиксируем до запуска, а не меняем молча после согласования.

Остатки материала можно вернуть заказчику, если это отмечено в заявке и обрезки имеют практический размер. Мелкую стружку и технологические полосы не считают товарным остатком. Карта раскроя может передаваться вместе с расчётом для понятного контроля расхода.

V-фрезеровка, гибка и кассеты

V-образная фрезеровка снимает часть сердечника и внутренний алюминиевый слой, оставляя наружную обкладку для аккуратного сгиба. Глубину нельзя задавать только «на глаз»: слишком мелкий паз увеличивает радиус и нагрузку, слишком глубокий ослабляет линию сгиба.

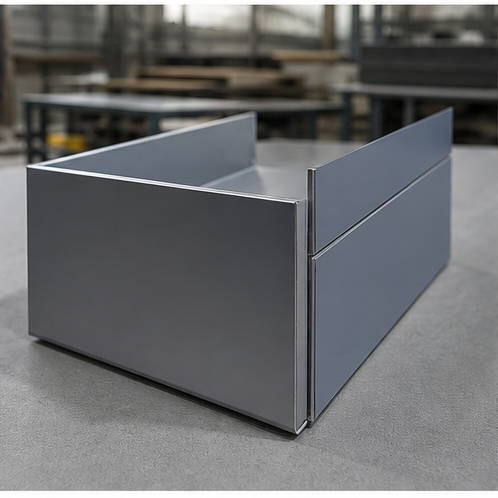

Для кассет заранее задают наружный габарит, ширину борта, угловые вырезы, замки, отверстия и направление лицевого покрытия. После фрезеровки выполняется пробная гибка или контроль шаблоном. Если нужна готовая кассета, в расчёте отдельно фиксируются гибка, усилители, крепёжные элементы и защитная упаковка.

Сгибание и вальцевание — разные операции. Прямой борт получают по линии V-паза, а плавный радиус требует проверки возможности вальцевания конкретной панели и направления прокатки. Сложную форму сначала подтверждаем на образце.

Отверстия, перфорация и точность

Сверление и фрезерование отверстий можно выполнить в общей карте. Для крепежа важны диаметр, межосевые расстояния и допуск; для декоративной перфорации — шаг, минимальная перемычка и сохранение жёсткости листа. Слишком плотная сетка увеличивает время обработки и риск деформации.

Рабочая точность зависит от размера детали, состояния исходного листа, способа фиксации и последовательности проходов. Для большинства рекламных и облицовочных задач ориентируются на миллиметровые допуски, но ответственные сопряжения задаются в чертеже отдельно. Если две детали должны войти одна в другую, нужен указанный зазор, а не только одинаковый номинальный размер.

После обработки проверяем ключевые габариты, отсутствие непрорезов, чистоту кромки и соответствие маркировки. Контрольный протокол по всем размерам не включается автоматически; при необходимости согласуется карта измерений.

Как подготовить файл без переделок

Все линии должны быть замкнутыми, без дублей и самопересечений. Разные операции выносят на отдельные слои или цвета: сквозной контур, паз, отверстия, гравировка. Масштаб — 1:1, единицы — миллиметры, шрифты — кривые. Растровое изображение внутри PDF не становится вектором автоматически.

Укажите сторону лица, направление текстуры, количество каждой детали и критические размеры. Для зеркальных пар полезно подписать левую и правую позицию. Если требуется последующая печать, плёнка или сборка, добавьте базовые точки, поля и ориентацию.

Мы проверяем технологичность, но не меняем конструкцию без согласования. Исправление открытых контуров, восстановление логотипа, создание развёртки кассеты и оптимизация под материал оцениваются отдельно. Перед серией отправляем контрольный превью-лист с габаритами.

Цены, наличие и образцы

Цена складывается из материала, подготовки файла, машинного времени, смены инструмента, длины траектории, числа входов, ручной доработки и упаковки. Две карты с одинаковой площадью могут стоить по-разному: сто простых прямоугольников и один сложный контур по-разному нагружают оборудование.

Ориентиры по рынку: раскрой стандартных заготовок — от 180 ₽/м, фигурная резка — от 350 ₽/м, V-фрезеровка — от 280 ₽/м, сверление серии отверстий — от 25 ₽ за позицию. Подготовка простой карты — от 1 500 ₽. Эти числа служат предварительной оценкой и подтверждаются по файлу и наличию панели.

До счёта сообщаем доступные толщины, форматы и цвета. Для ответственного цвета можно заказать небольшой образец с реальной кромкой и пазом. Образец полезен, когда нужно оценить сгиб, качество торца, сочетание с плёнкой или краской.

Производство и контроль качества

Лист осматривают, сверяют маркировку партии и укладывают лицевой стороной по технологической карте. Перед запуском проверяют ноль, инструмент, вакуумный прижим и безопасные зоны. Первая деталь серии измеряется до продолжения тиража.

После фрезеровки удаляют стружку, локально снимают заусенец и проверяют кромку. Защитную плёнку не снимают без необходимости. Детали маркируют так, чтобы обозначение не повредило видимую поверхность.

Визуализации на странице показывают типовые операции и не являются фотографиями выполненных заказов Papa Reklama. Для подтверждённого кейса нужны реальные фото, спецификация и право на публикацию.

Упаковка, документы и доставка

Готовые детали перекладываются мягким материалом, углы защищаются, а стопка стягивается без деформации лицевой поверхности. Крупные кассеты и длинные полосы требуют жёсткого основания. Упаковка рассчитывается отдельно, если нужна обрешётка или палета.

К заказу можно приложить счёт, УПД, спецификацию, схему маркировки и перечень деталей. Сертификаты на материал передаются в объёме, который предоставляет поставщик конкретной партии. Мы не подменяем заводскую документацию самодельным паспортом.

Самовывоз согласуется по габариту автомобиля и времени готовности. Доставка по Москве рассчитывается по объёму, массе, адресу и условиям разгрузки. До отправки клиент получает фото упаковки и итоговое количество мест.
