Медиафасады и LED-экраны

Проектирование медиафасада до выбора оборудования

Медиафасад или светодиодный экран — не отдельный товар, который достаточно выбрать по диагонали. Результат зависит от дистанции просмотра, угла к потоку, дневного света, архитектуры, допустимой нагрузки, электропитания, сети передачи данных, будущего контента и способа обслуживания. Поэтому проект начинается с обследования и сценария, а ассортимент конкретного производителя подбирается после фиксации требований.

На исходном плане отмечаются габариты видимой зоны, отметка установки, дороги и пешеходные направления, окна, пожарные проёмы, рекламные ограничения, существующие коммуникации и место аппаратной. Фотографии днём и вечером помогают оценить фон, соседнее освещение и риск бликов. Для крупного экрана нужен расчёт обзора: полезная площадь изображения может быть меньше общей конструкции из-за угла, расстояния и окружающих элементов.

От заказчика нужны адрес, желаемый размер, тип контента, часы работы, дата запуска и ориентир бюджета. Собственник здания или управляющая компания подтверждает возможность размещения, трассы и доступ. Проектировщик конструкций проверяет основание и нагрузки. Подключение, защита и заземление определяются электропроектом. Papa Reklama координирует рекламную и конструктивную часть в пределах зафиксированной договором ответственности.

Если клиент хочет светодиодный экран для рекламы купить как комплект, в предложении всё равно разделяются экранные кабинеты, контроллер, силовая часть, металлокаркас, монтаж, пусконаладка и сервис. Это позволяет сравнивать предложения по одинаковому составу, а не только по цене квадратного метра.

Показанные изображения являются AI-визуализациями возможных решений, не фотографиями выполненных заказов. Реальный кейс публикуется только после подтверждения объекта, состава поставки и роли Papa Reklama.

Виды LED-экранов и медиафасадов

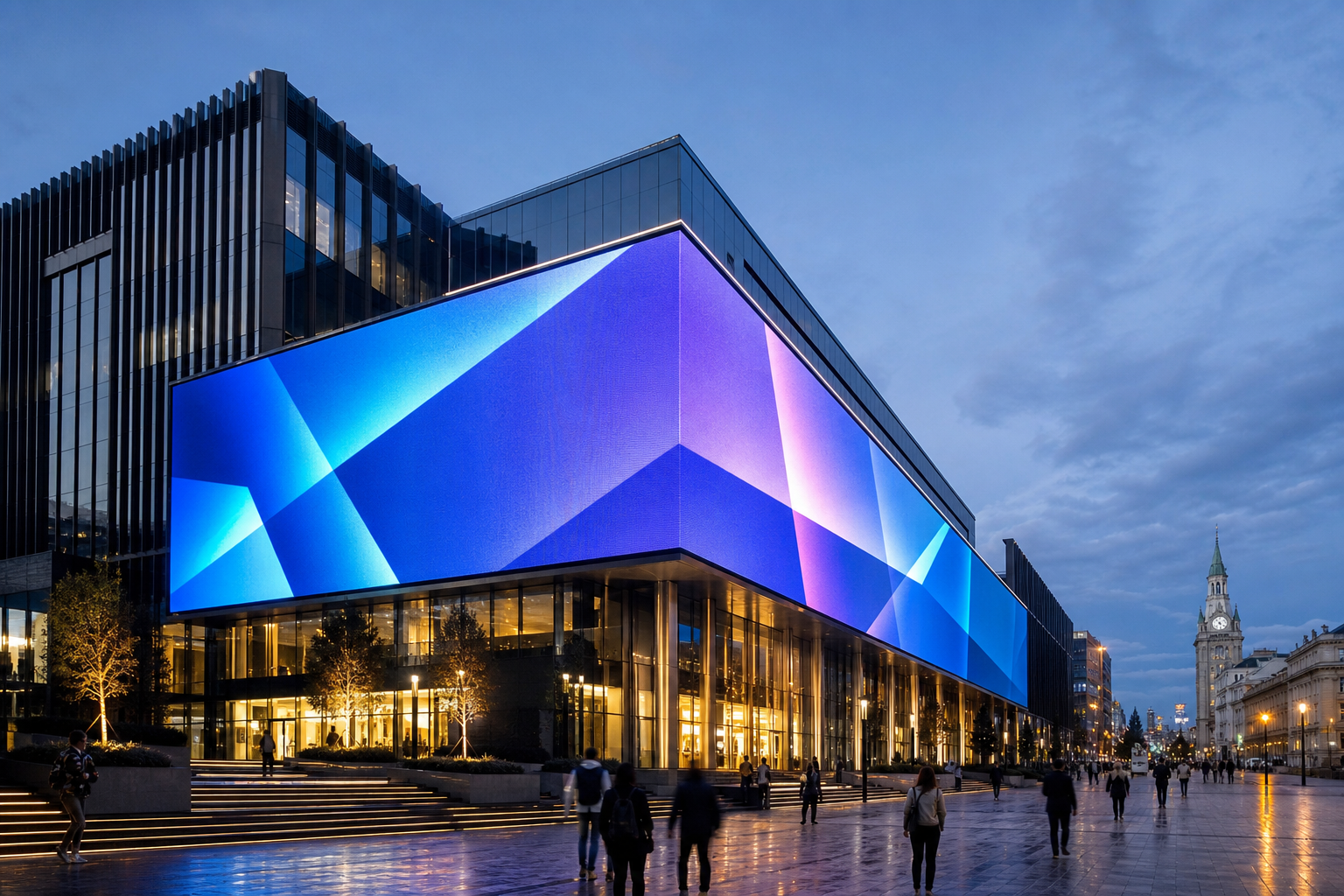

Кабинетный уличный экран образует сплошную яркую плоскость. Он подходит для торговых центров, бизнес-зданий, спортивных площадок, входных групп и отдельно стоящих рекламных конструкций. Светодиодные кабинеты собираются в рассчитанную матрицу, а доступ к модулям предусматривается спереди или сзади. Фронтальное обслуживание уменьшает глубину, но влияет на выбор модулей и каркаса.

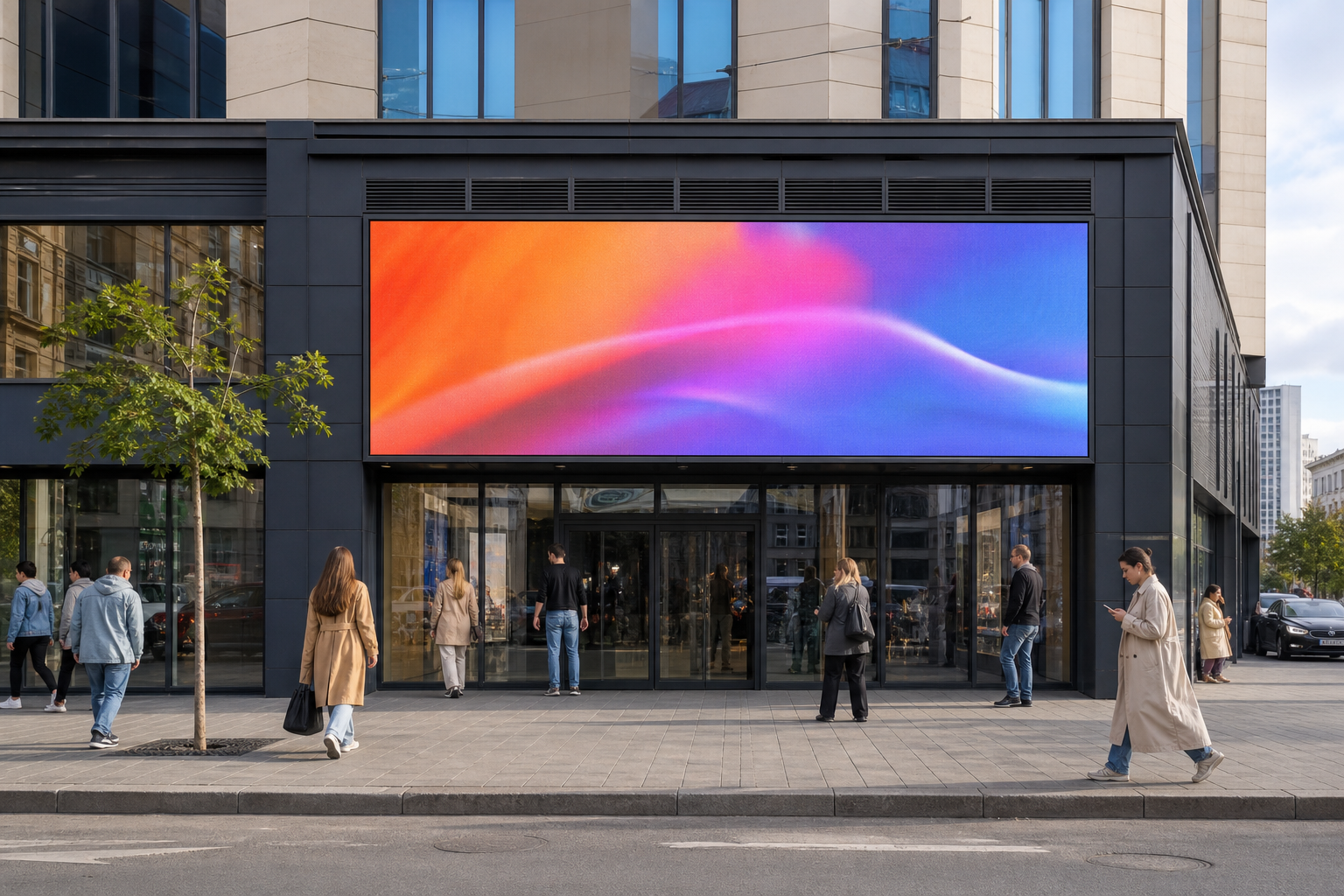

Для витрины или входа применяются экраны средней площади с повышенной яркостью. Их задача — оставаться читаемыми днём и не ослеплять вечером. Автоматическая регулировка яркости настраивается по расписанию или датчику; ручной максимум не должен быть постоянным режимом. Контент проектируется под реальное разрешение, а не растягивается с бытового дисплея.

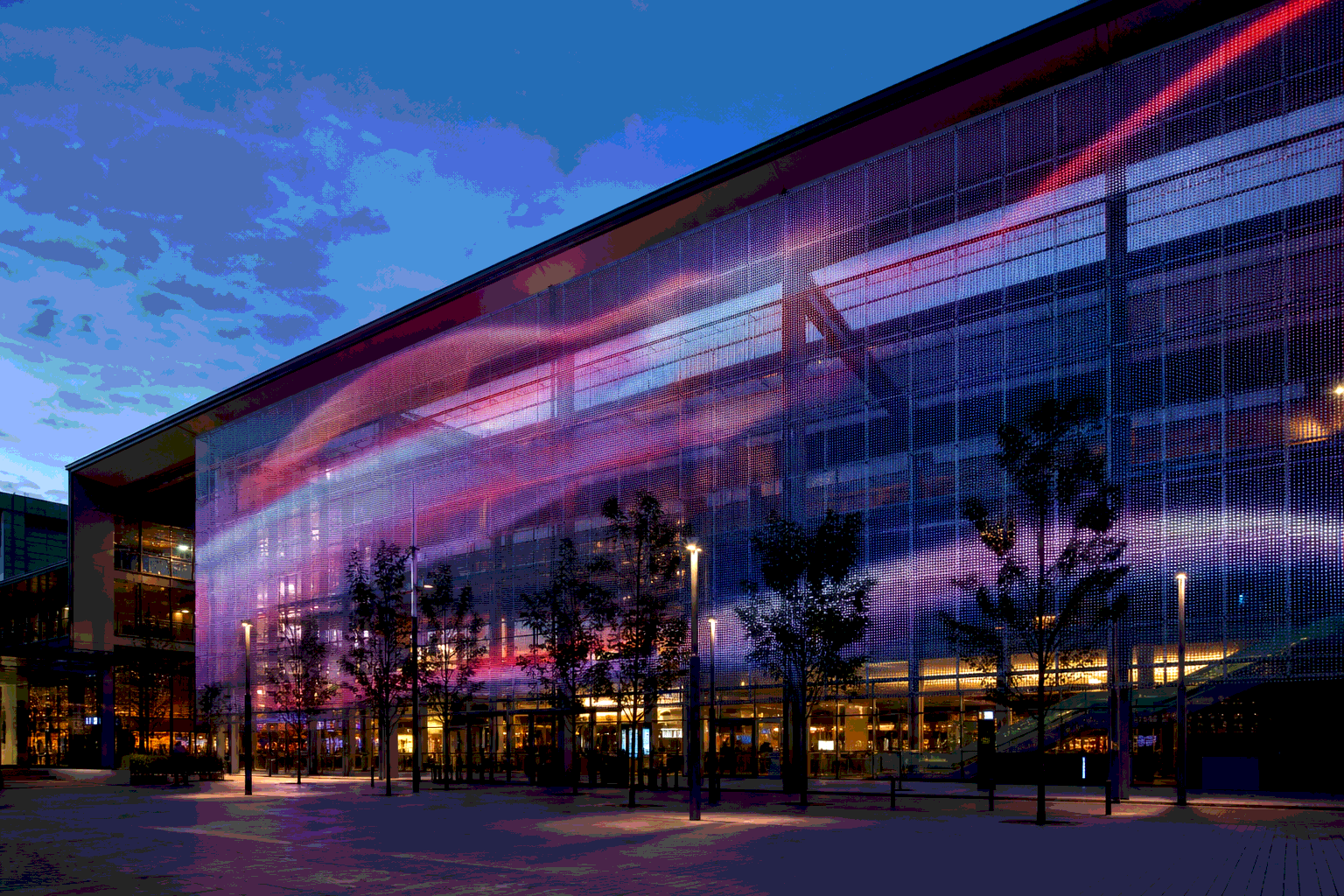

Сетчатый или прозрачный медиафасад состоит из реек, лент либо облегчённых модулей с промежутками. Он пропускает часть света и воздуха, меньше закрывает стекло и может покрывать большую площадь. При этом изображение становится более воздушным, а минимальная дистанция просмотра увеличивается. Днём прозрачная система часто требует большей яркости и проверки контраста.

Гибкий светодиодный медиаэкран применяется для колонн, радиусных поверхностей и художественных инсталляций. Радиус, шаг пикселя, ремонтопригодность и тепловой режим задаются заранее. Нельзя просто согнуть стандартный жёсткий кабинет. Для нестандартной геометрии делается цифровая раскладка и контрольная сборка.

Внутренний LED-экран отличается от уличного яркостью, защитой, вентиляцией и массой. Оборудование для интерьера не переносится на фасад без подтверждения характеристик. Виды решения сравниваются по дистанции, прозрачности, разрешению, дневной читаемости, обслуживанию и общей стоимости владения.

Для временных мероприятий возможна аренда, но этот интент не смешивается с постоянным медиафасадом. Постоянная установка требует рассчитанного каркаса, защищённых линий и эксплуатационной документации.

Шаг пикселя, яркость, конструкция и материалы

Шаг пикселя обозначает расстояние между светодиодами. Чем ближе зритель, тем меньше должен быть шаг. Для просмотра с нескольких метров рассматривают мелкий шаг, для высокого фасада и дальней дороги — более крупный. Выбор только «самого маленького P» увеличивает цену, разрешение, массу данных и энергопотребление, но не всегда улучшает восприятие с реальной точки.

Яркость уличного светодиодного экрана подбирается по ориентации фасада и солнечной нагрузке. Важно не только паспортное значение, но и возможность плавной регулировки, равномерность и запас после старения. Ночной профиль ограничивает яркость. Цветовая температура и баланс белого калибруются на собранной плоскости.

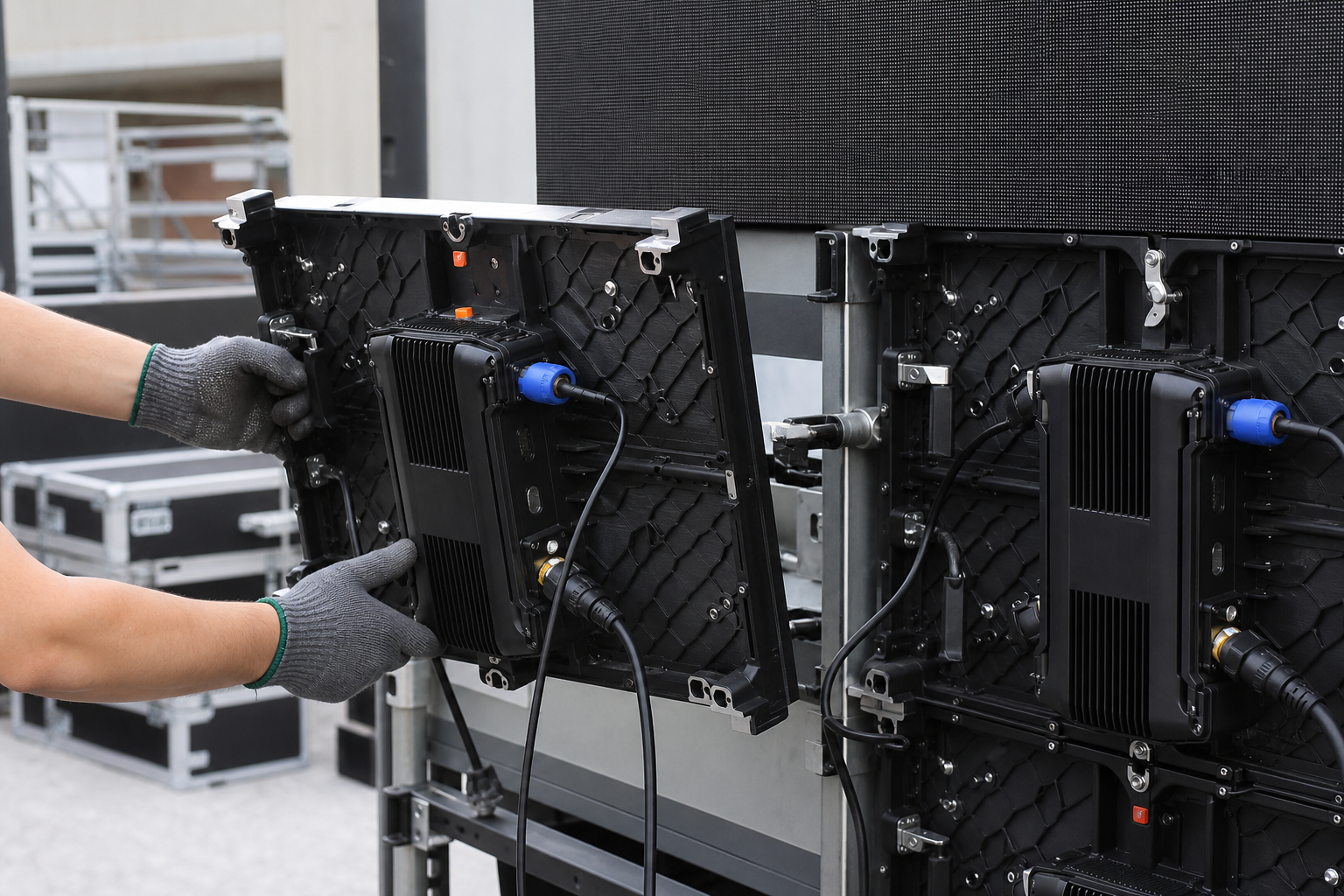

Кабинет оценивается по геометрии, массе, защите, способу доступа, вентиляции и сменности компонентов. Стальная или алюминиевая рама удерживает модули без ступенек. Металлокаркас рассчитывается отдельно под фасад, ветер, собственную массу, снеговые карманы и обслуживание. Листовые пластики и плёнки могут использоваться в декоративной обвязке, но не заменяют несущие и огнестойкие решения.

Силовая система делится на участки. Проверяются пусковые токи, рабочая и максимальная мощность, распределительные шкафы, автоматическая защита, заземление, грозозащита и резерв. Производитель блоков питания и модулей указывается в спецификации; скрытая замена без согласования недопустима.

Данные передаются от контроллера к приёмным картам по рассчитанной схеме. Для большого экрана предусматривается резервирование линий там, где оно экономически оправдано. Конфигуратор производителя помогает проверить количество кабинетов и нагрузку на порт, но результат сверяется с рабочей схемой и фактической прошивкой.

В спецификации фиксируются светодиоды, модули, кабинеты, блоки питания, приёмные карты, контроллер, кабели, шкафы, датчики, крепёж и запасные части. Наличие сертифицированных документов проверяется для конкретной поставки и требований объекта, а не заявляется абстрактно для всей категории.

Управление, контент и мониторинг состояния

Система управления принимает подготовленный контент и распределяет его по физическому разрешению экрана. Для простого расписания достаточно локального медиаплеера, для сети объектов нужен сервер или облачная платформа с ролями, журналом и удалённым мониторингом. Доступы принадлежат заказчику и передаются при приёмке.

Контент готовится по пиксельному размеру, частоте кадров и безопасным зонам. Мелкий текст и быстрые детали на дальнем фасаде не работают. До запуска полезно сделать тестовую заставку, проверить цвет, плавность и читаемость из ключевых точек. Права на рекламу и медиаматериалы обеспечивает владелец контента.

Расписание учитывает часы работы, ночные ограничения, технические окна и резервную заставку. Группа экранов (group) может получать общий плейлист, но каждый объект сохраняет собственные лимиты яркости и конфигурацию. Автоматизация не должна самовольно включать экран после аварийного отключения.

Мониторинг показывает связь с контроллером, температуру, питание и состояние доступных компонентов. Detector состояния или внешний датчик не заменяет визуальный осмотр, но помогает быстрее заметить отключённый участок. Для критичных проектов согласуются уведомления, сроки реакции, удалённый доступ и комплект запчастей.

Кибердоступ отделяется от гостевой сети. Пароли меняются при передаче, удалённое подключение ограничивается, а прошивка фиксируется. Кто отвечает за интернет, сервер, контент, модерацию и восстановление после сбоя, указывается в сервисной схеме.

Цены на медиафасады и LED-экраны

Уличный экран с шагом P6–P8 ориентировочно стоит от 110 000 до 180 000 ₽ за квадратный метр экранной части. P3–P4 — примерно от 170 000 до 260 000 ₽/м², а решения мелкого шага — от 260 000 до 420 000 ₽/м². Прозрачный или сетчатый медиафасад обычно находится в диапазоне от 170 000 до 320 000 ₽/м².

Комплект управления, распределения питания и базового мониторинга начинается примерно от 250 000 ₽. Металлокаркас, обследование, проект, доставка, подъёмная техника, фасадные работы, ночные окна, согласование и сервис считаются отдельно. На малой площади цена квадратного метра выше из-за фиксированной стоимости контроллера и шкафов.

На цену влияют шаг, яркость, тип светодиодов, материал кабинета, фронтальный или задний доступ, резервирование, запас модулей, длина трасс, высота, основание и гарантийная модель. Большой широкий экран с крупным шагом может быть дешевле компактного экрана высокого разрешения.

Ориентиры нужны для первичного бюджета и не являются офертой. Актуальный ассортимент, конкретные SKU, наличие, происхождение, сроки и гарантия подтверждаются до выставления счёта. Сравнивать нужно не одну строку «экран», а весь состав проекта и границы ответственности компаний.

Партнёрская поставка, сборка и приёмочные тесты

Модули и кабинеты поставляются через проверяемого производителя или интегратора. Papa Reklama не выдаёт партнёрский цех за собственный и не присваивает себе чужой проект. До договора фиксируются участники, сторона поставки, проектирования, монтажа, пусконаладки и гарантийного сервиса.

После утверждения конфигурации формируется матрица кабинетов и карта питания. Партия проверяется по маркировке и спецификации. Механическая сборка подтверждает геометрию, замки и отсутствие ступенек. Электрическая проверка выявляет нестабильные блоки и соединения.

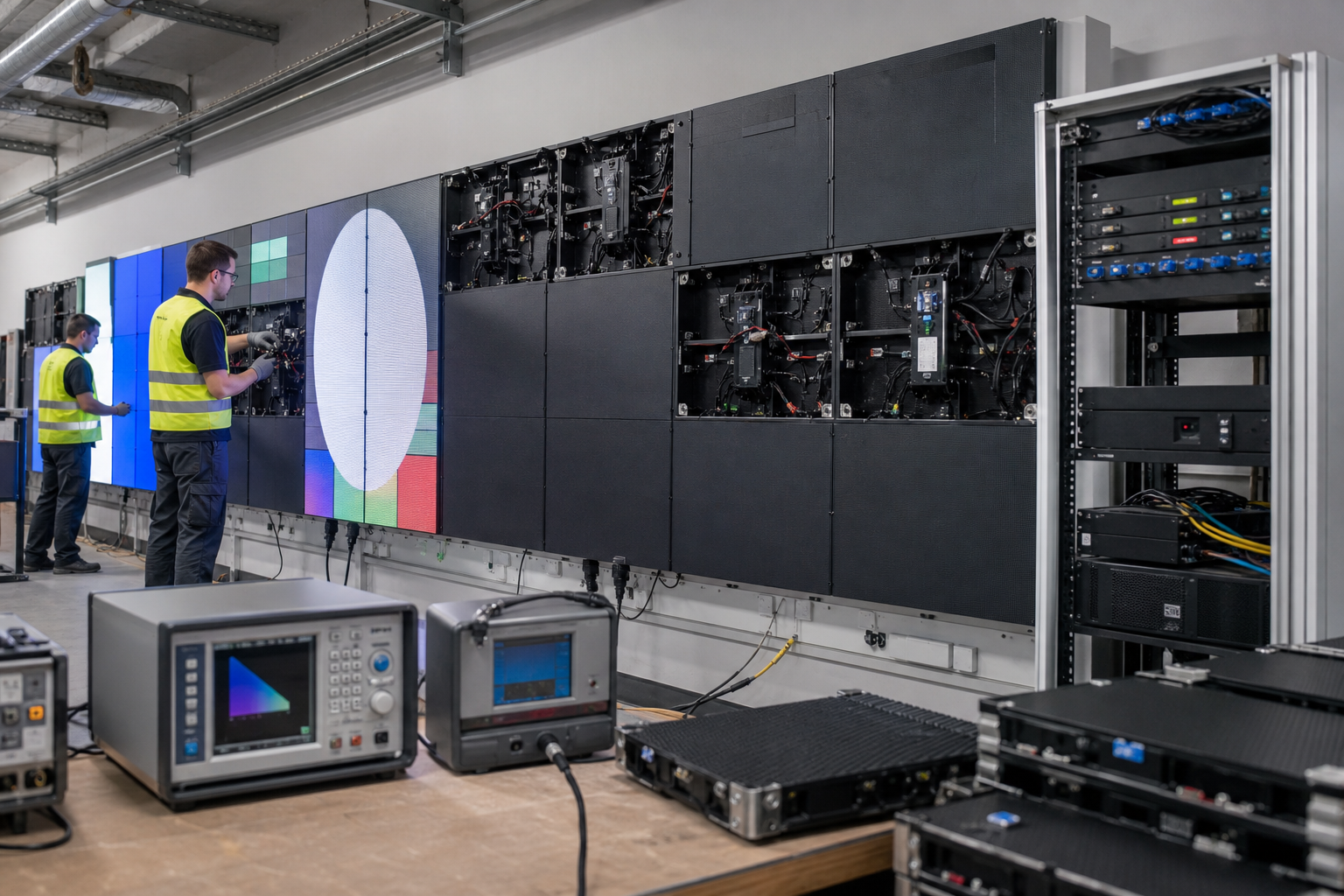

На тестовой стене включаются однотонные поля, градиенты, сетка и динамика. Сравниваются цвет, яркость, мёртвые пиксели, равномерность и работа приёмных карт. Калибровочные коэффициенты сохраняются вместе с файлом конфигурации. Согласованный процент допустимых дефектов и порядок замены фиксируются документально.

Комплект запаса формируется из той же партии: модули, блоки питания, приёмные карты и кабели. Это снижает риск отличия цвета при ремонте. Количество зависит от площади, доступности модели и требуемого срока восстановления.

Отгрузка происходит после фотофиксации, упаковки кабинетов и сверки комплектности. Результаты тестов не заменяют проверку после монтажа, но уменьшают количество проблем на высоте.

Этапы проекта и сроки реализации

Первый этап — бриф, фотографии, план и предварительная конфигурация. Второй — обследование, проверка основания и точек подключения. Третий — эскиз, расчёт обзора и бюджет. После выбора решения разрабатываются конструктив, электрическая схема, спецификация и календарь.

Далее подтверждаются партнёры, оборудование и условия поставки. После аванса заказывается согласованная партия, изготавливается металлокаркас и готовится площадка. Параллельно заказчик утверждает правила контента, доступы и рекламные согласования.

Типовой срок небольшого фасадного экрана составляет 6–10 недель после утверждения документации. Крупный медиафасад, индивидуальная сталь, импортная партия, сложное согласование или ограниченные монтажные окна могут занять 10–20 недель и больше.

Срок не обещается только по площади. Критический путь часто проходит через обследование, разрешение работ, электрическую мощность, производство каркаса или логистику. В графике отдельно видны проектирование, поставка, подготовка, установка, испытания и приёмка.

До запуска заказчик получает перечень решений, которые нельзя менять без повторной проверки: модель кабинета, шаг, масса, схема креплений, автоматы, трассы и контроллер.

Доставка, монтаж и пусконаладка

Перед доставкой проверяются подъезд, место разгрузки, грузоподъёмность, хранение, пропуска и допустимое время работ. Кабинеты перевозятся в защитной таре. Металлокаркас и экранные секции маркируются по монтажной схеме.

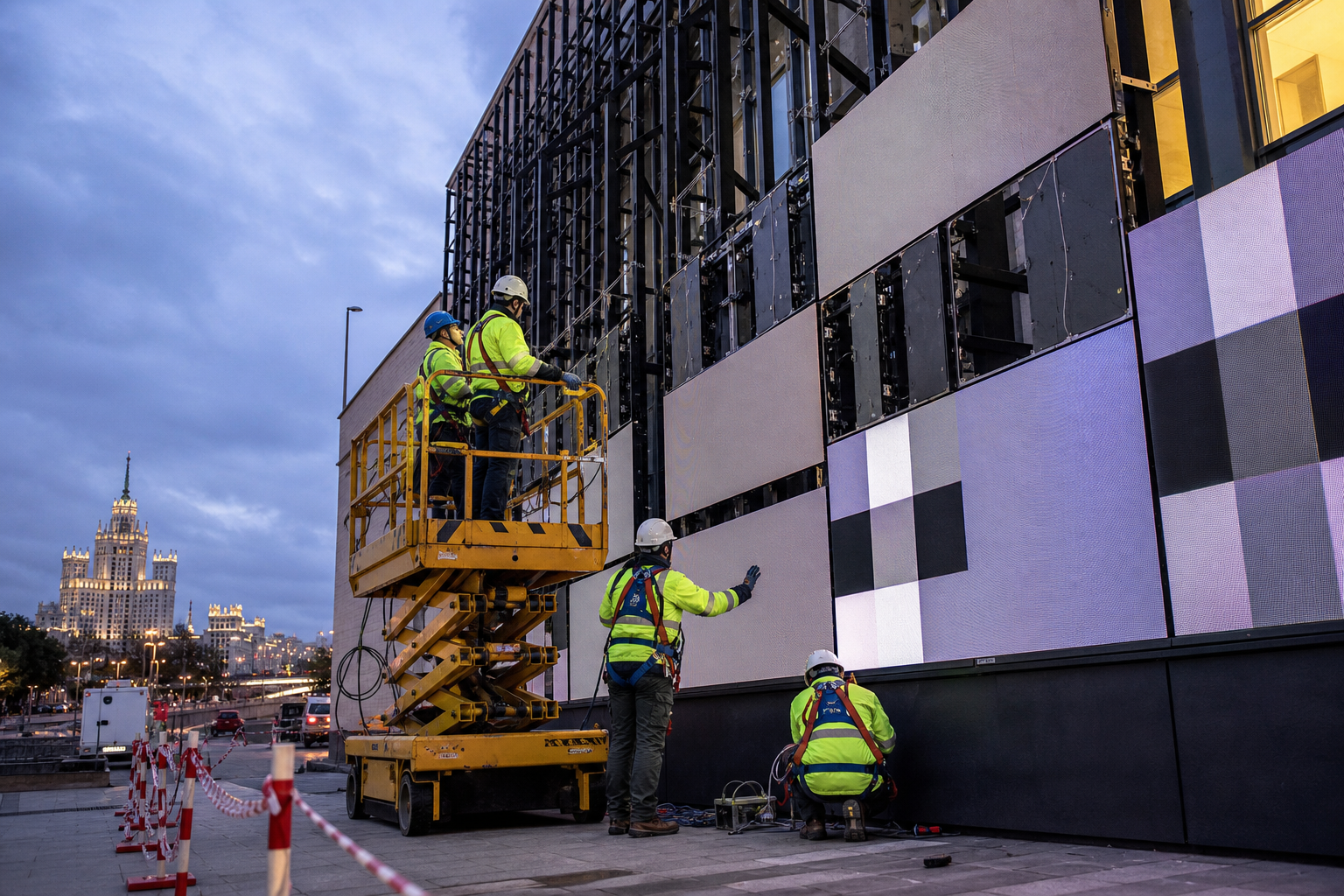

Монтаж начинается с приёмки основания и закладных. Каркас выставляется по геометрии и защищается по проекту. Кабинеты закрепляются с контролем плоскости, швов и сервисных зазоров. Для высотных работ используется согласованная техника и ограждённая зона.

Силовые и сигнальные линии прокладываются по отдельным маршрутам с защитой и маркировкой. Подключение выполняет квалифицированный подрядчик. Перед включением проверяются автоматы, заземление, сопротивление изоляции и соответствие фактической схемы документации.

Пусконаладка включает загрузку конфигурации, адресацию кабинетов, тестовые поля, калибровку, яркостные профили, расписание и резервную заставку. Экран оценивается вблизи и из основных точек обзора. Ошибки геометрии и цвета исправляются до приёмки.

Если фасад, питание или доступ не готовы, оборудование не монтируется «на времянку» без отдельного безопасного решения. Перенос работ и хранение фиксируются, чтобы не потерять гарантию и комплектность.

Приёмка, гарантия, сервис и подтверждённые работы

Приёмка проверяет площадь и разрешение, комплектность, плоскость, работу всех участков, яркостные режимы, управление, резерв, защиту кабелей и сервисный доступ. Заказчику передаются схема, спецификация, конфигурационные файлы, доступы и инструкции.

Гарантия определяется конкретными компонентами и сторонами договора. Для партнёрской модели заранее указывается, кто принимает обращение, кто поставляет модуль, кто выезжает и какие сроки реакции доступны. Повреждение фасада, нестабильное питание, вода из сторонних конструкций, вандализм и чужое вмешательство рассматриваются отдельно.

Сервис включает удалённую диагностику, плановый осмотр, очистку, проверку креплений и замену компонентов. Часто задаваемые вопросы по контенту отделяются от неисправности экрана: ошибка файла не является поломкой модуля. Журнал помогает видеть повторяющиеся сбои.

На странице нет неподтверждённых фотографий реальных проектов; показанные изображения подписаны как AI-визуализации. Подтверждённые примеры и реальные работы добавляются после разрешения владельца и проверки участия Papa Reklama. Это честнее, чем использовать чужие экраны как собственное портфолио.

Связанные решения: световые инсталляции, гибкий LED-неон, светодиодные модули, листовые пластики, плёнки для рекламы, цены на рекламные конструкции и производство Papa Reklama.

Для расчёта пришлите адрес, фотографии, размеры, высоту, дистанцию просмотра, тип контента, режим работы, доступную мощность и дату запуска. Мы подготовим несколько конфигураций и отдельно покажем экран, конструкцию, управление, монтаж и сервис.

Связанные решения: световые инсталляции, гибкий LED-неон, светодиодные модули, листовые пластики, плёнки, Papa Reklama и цены.

Часто задаваемые вопросы о медиафасадах
